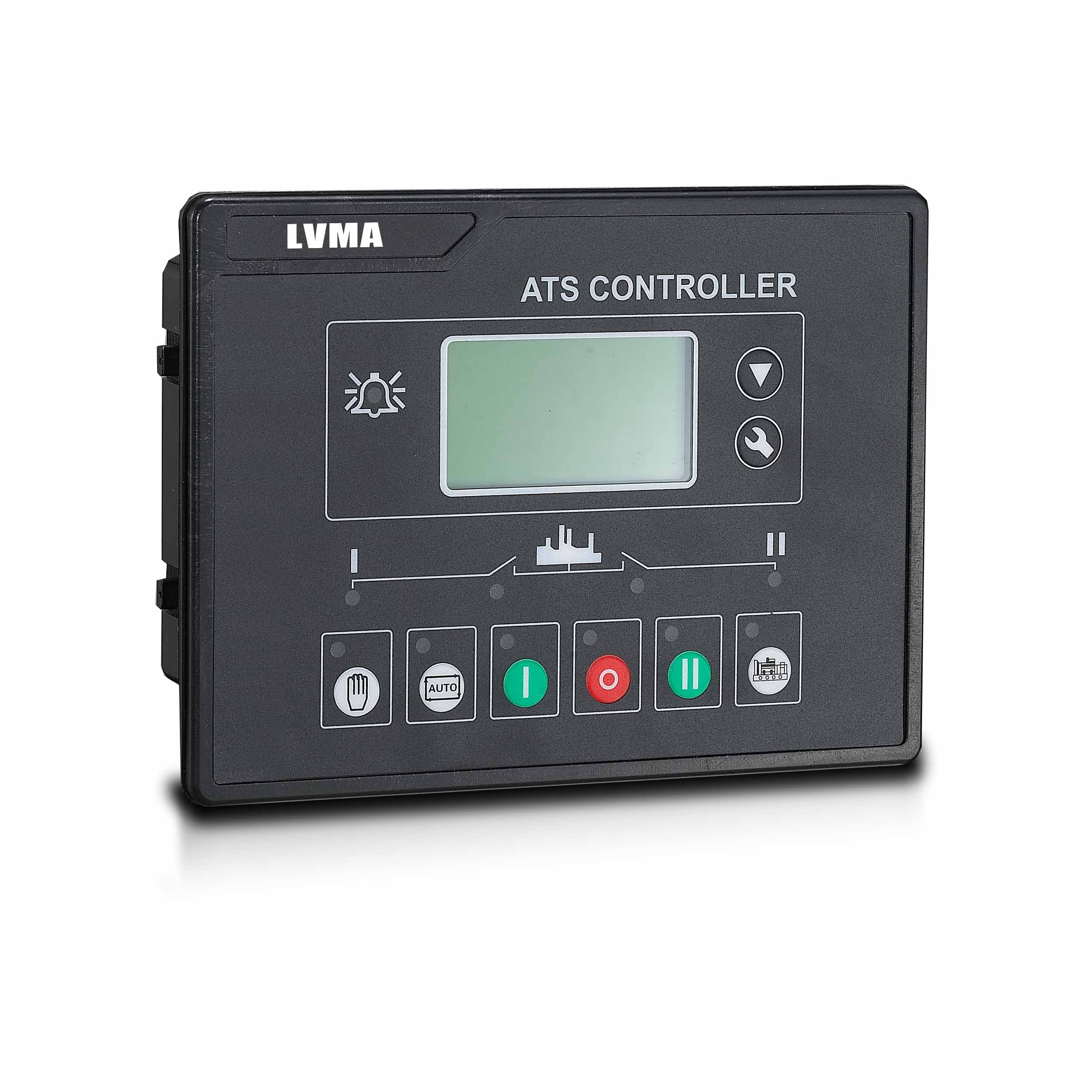

Y-701自动转换开关控制器

Y-701/702 各端子功能

□ R-&R+:DC9V-36V主动火控输入使能

□ GND&R1：短路，被动火控单元启用

□ 485A&485B:RS485--通讯端子,EGND--机架地

通讯协议参数：

本地主机：1（1-32，可修改）波特率：9600bps

数据位：8 奇偶校验

位：无

停止位：1

□ M3、M4：备用电源无源合闸辅助输出，输出时间根据ATS型号而定，励磁线圈内约3秒，电动式ATS可达10秒以上。

□ L2：备用电源有功合闸反馈输入，仅限A/B/C相

□ A2：备用电源A相输出，反馈至合闸备用电源。

□ A2、B2、C2、N2：备用电源三相四线输入

□ T1、T2：全断信号输出，根据ATS型号可为有源或无源，配PC类三段ATS时为220AC有源输出，配隔离型ATS时为无源输出。

□ F2、F1、F：在Y-701控制器中，F1、F为启动发电机信号输出；在Y-702控制器中，F1、F为可编程输出。

□ A1、B1、C1、N1：常用电源三相四线输入

□ A1：A相正常输出，反馈合闸正常电源。

□ L1：常用电源有源合闸反馈输入，仅限于A/B/C相。

□ M1、M2：常用电源无源合闸辅助输出，输出时间参考M3、M4。
