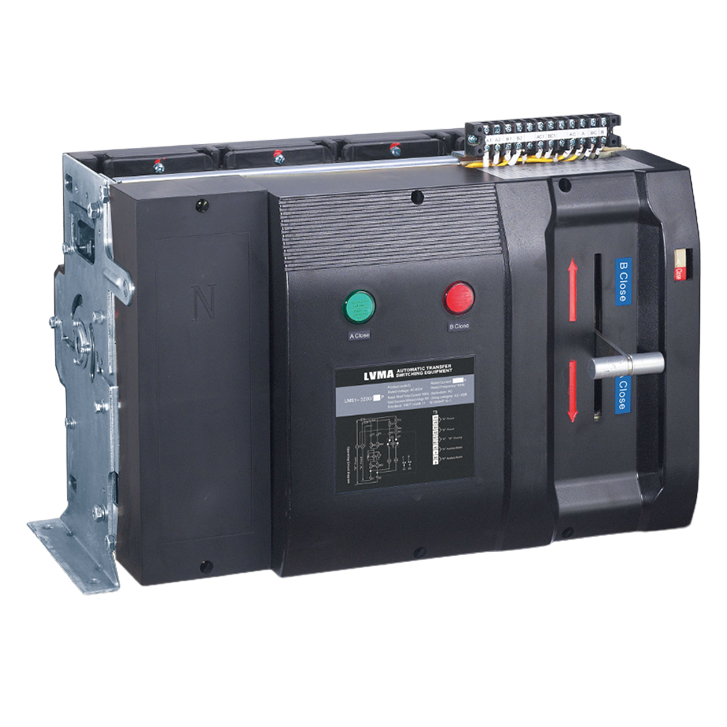

LMS1-Q型自动转换开关ATS 3200A

型号名称： LMS1-Q

额定电压： 交流400伏

额定电流： 630A~6300A

没有任何： 3P，4P

产品类别： PC 类

特征： 2号位置

驾驶模式： 激发类型

认证： CE、CB、CCC

标准： IEC 60947-6-1

电子邮件： sale@lvma-ele.com

产品详情

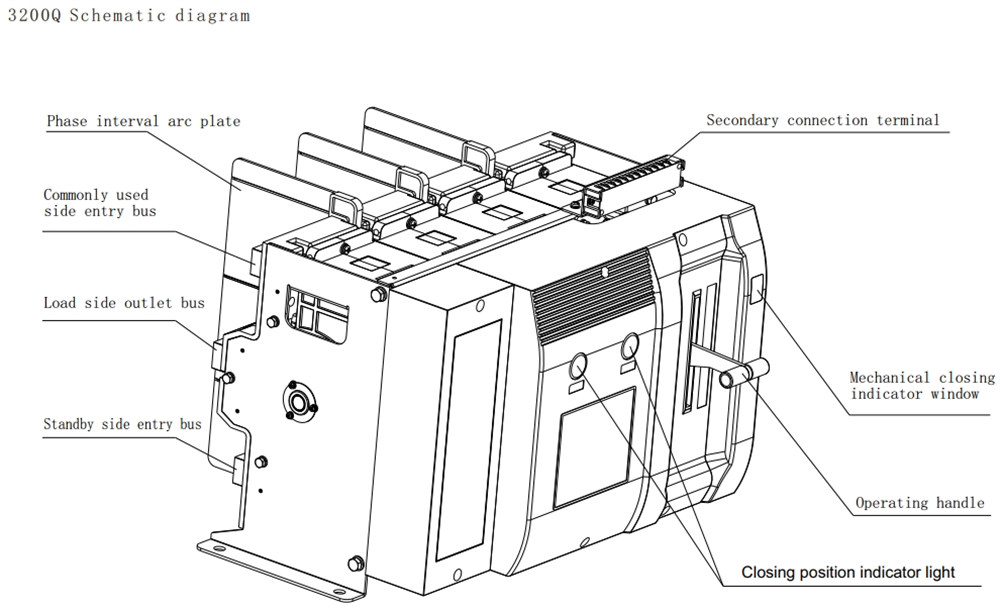

该产品由开关本体和智能分体控制器组成。开关本体主要由触点系统和操作机构两部分组成。每个极的触点系统均由多个相对独立的双铸切割触点组成，能够更好地保证触点的可靠性。公共侧电源触点和备用侧电源触点通过连杆实现机械互锁。操作机构由励磁线圈驱动，并由内部电路的逻辑控制，与触点系统形成电气互锁。通过上述机械和电气双重互锁，在任何情况下都只能闭合电源的一侧，从而保证电源的可靠性和安全性。

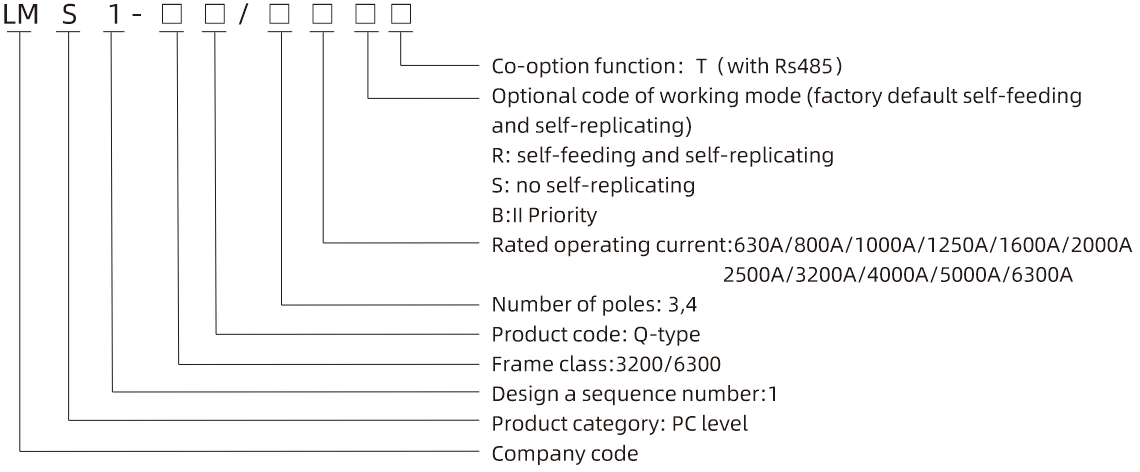

模型描述

自动转换开关-2-2

主要技术参数

型号名称	LMS1-3200问		LMS1-6300问
额定隔离电压 Ui(V)	交流690伏
额定冲击耐受电压 Uimp(kV)	8
额定工作电压 Ue(V)	400(50Hz)
额定控制电压 Us(V)	220
额定工作电流 Ie(A)	630 800 1000 1250	1600 2000 2500 3200	4000 5000 6300
工作电流（A）	8A（AC220V）	10A（AC220V）	18A（220V）
使用类别	AC-33iB
额定限短路电流 Iq(kA)	120
切换动作时间（毫秒）	≤600
联系动作时间（毫秒）	60
机械寿命（圈数）	2500	1500	1500
电气寿命（循环次数）	500
