Switch di conversione serie LVMA LMS1-GA: ridefinizione dell'efficienza e dell'affidabilità della doppia alimentazione

1. Introduzione al prodotto

2. Caratteristiche principali

• Conversione automatica: Monitoraggio in tempo reale della qualità dell'alimentazione (tensione, frequenza). Passa all'alimentazione di backup (Linea II) in caso di interruzioni della rete elettrica (Linea I), ripristina la rete elettrica quando è stabile.
• Alta capacità: Valutato da da 16A a 3200A, con 2 ingressi, 1 uscita O 2 ingressi-2 uscite configurazioni (vedere schemi di installazione).

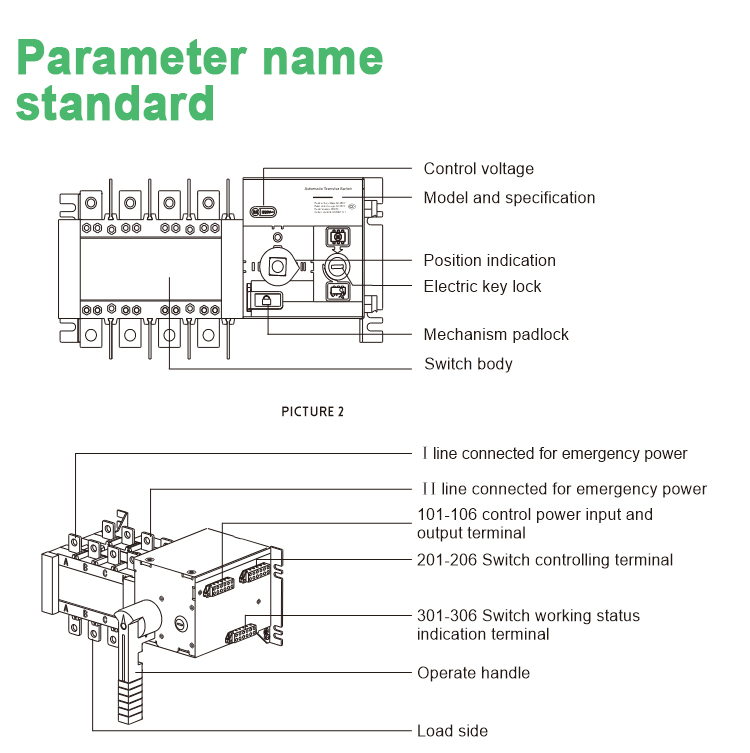

• Sicurezza e controllo:
  • Indicatori: Visualizza chiaramente la fonte di alimentazione (I/II) e lo stato dell'interruttore (modalità manuale/automatica, avvisi di guasto).
  • Meccanismi di bloccaggio: Serratura elettrica + lucchetto meccanico impediscono l'accesso non autorizzato.
  • Morsettiere: Etichettati (A, B, C, N) per il cablaggio fase/neutro; terminali di controllo verdi (101-106, 201-206) per il controllo esterno (monitoraggio remoto, integrazione PLC).
  • Design robusto: Custodia in metallo con terminali modulari, adatta ad ambienti industriali difficili.

3. Specifiche tecniche

• Tensione di controllo: Configurabile in base ai requisiti di sistema (fare riferimento al diagramma dei parametri).
• Dimensioni di installazione: Tabelle dettagliate per un montaggio preciso (ad esempio, 16A-1600A: passo terminale 60 mm/80 mm; 2000A-3200A: passo 40 mm).
• Modalità di lavoro: Automatico (automonitoraggio) + manuale (override della maniglia), con feedback di stato tramite terminali (301-306).

4. Applicazioni

• Industriale: Fabbriche, data center, linee di produzione (previene i tempi di inattività durante le interruzioni).
• Commerciale: Ospedali (attrezzature salvavita), centri commerciali (HVAC/illuminazione), uffici (sistemi IT).
• Infrastruttura: Servizi di pubblica utilità, energie rinnovabili (eolico/solare + backup della rete), trasporti (ferrovie, aeroporti).

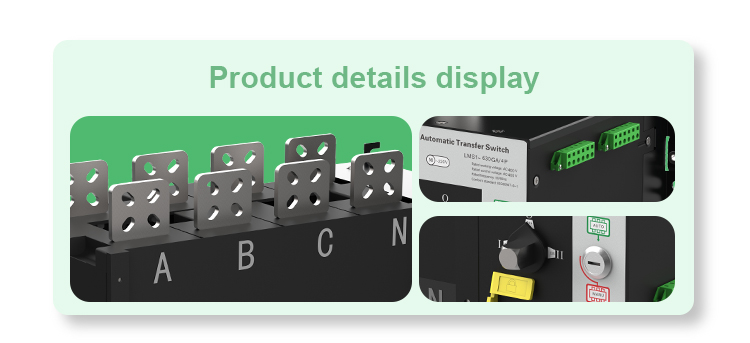

5. Visual e cablaggio del prodotto

• Disposizione del terminale: Etichettatura chiara della fase (A, B, C) e del neutro (N) per un cablaggio semplice.
• Pannello di controllo: Maniglia manuale (uso di emergenza) + indicatori LED per controlli rapidi dello stato (alimentazione attiva, guasti).

6. Conformità

• Incontra IEC, UL standard internazionali di sicurezza e prestazioni, garantendo la compatibilità globale.

7. Vantaggi

• Affidabilità: Testato per migliaia di cicli di commutazione, riducendo al minimo i tempi di fermo.
• Scalabilità: Adatto a configurazioni da piccole (16 A) a grandi (3200 A).
• Facilità di installazione: Le dimensioni predefinite/disposizioni dei terminali riducono i tempi di installazione (utilizzare gli schemi di installazione per misurazioni esatte).
