Pourquoi les dispositifs ATS tombent-ils en panne ? Les principales causes expliquées dans un article

Lors d'une utilisation prolongée, les unités ATS subissent fréquemment des défaillances techniques dues au vieillissement de leurs composants internes, à des interférences externes ou à des défauts de conception. Ces problèmes peuvent entraîner des dysfonctionnements de la commutation, voire des coupures d'alimentation. Ce qui suit décrit les pannes techniques courantes des unités ATS selon quatre axes : performances de commutation, structure mécanique, composants électriques et logique de commande.



I. Problèmes liés au processus d'installation : dangers cachés provenant de la source

L'installation constitue la première étape de la mise en service d'un système de transfert automatique (ATS). Des problèmes tels que des erreurs de câblage, un positionnement incorrect et une fixation inadéquate ont un impact direct sur les performances de l'équipement et peuvent même menacer la sécurité électrique.

1. Erreurs de câblage : erreurs fatales dans les connexions électriques

• Séquence de phases incorrecte :

Le système de transfert automatique (ATS) doit garantir une séquence de phases cohérente entre les sources d'alimentation principale et de secours (par exemple, ABC correspondant à ABC). Si le câblage inverse la séquence de phases (par exemple, la phase principale A connectée à la phase de secours B), l'inversion de phase de la charge après la commutation provoque une rotation inverse du moteur (par exemple, des pompes qui ne fournissent plus d'eau, des ventilateurs qui réduisent leur débit d'air) ou l'arrêt des équipements triphasés en raison d'alarmes d'erreur de séquence de phases (par exemple, ascenseurs, machines-outils de précision).

• Câblage desserré :

Le non-serrage des vis des borniers (par exemple, les fils multibrins connectés directement sans sertissage, ou les fils cuivre/aluminium non traités thermiquement) augmente la résistance de contact. Ceci provoque une surchauffe en fonctionnement ; dans les cas mineurs, on observe une décoloration des borniers et un ramollissement de l’isolant, tandis que dans les cas graves, des arcs électriques, une surchauffe ou même un incendie peuvent se produire.

• Mauvaise mise à la terre :

Défaut de mise à la terre fiable Les Ats L'utilisation d'un boîtier métallique (résistance de mise à la terre supérieure à 4 Ω) ou d'une section insuffisante du conducteur de mise à la terre (inférieure à 4 mm²) présente un risque d'électrocution en cas de défaillance de l'isolation interne (par exemple, fuite de la bobine). De plus, une mise à la terre inadéquate diminue la résistance aux interférences électromagnétiques de l'équipement, ce qui peut entraîner des dysfonctionnements du contrôleur.

2. Problèmes liés à l'emplacement et à l'espace d'installation : manque d'adaptabilité environnementale

• Espace limité, dissipation de chaleur altérée :

Pendant le fonctionnement, Contacteur AtsLes barres omnibus et les conducteurs génèrent de la chaleur qui nécessite un refroidissement par convection naturelle. Leur installation dans des armoires électriques fermées ou des gaines électriques confinées empêche la dissipation de cette chaleur. Lorsque les températures internes dépassent 60 °C, les composants en plastique vieillissent plus vite, la résistance d'isolement des bobines de contacteur diminue et les performances de la puce de contrôle se dégradent.

• Proximité de sources électromagnétiques puissantes :

L'installation à moins d'un mètre d'équipements électromagnétiques haute fréquence (par exemple, variateurs de fréquence, postes à souder, transformateurs) expose les capteurs ATS à des interférences (par exemple, un bruit parasite sur le signal du capteur de tension). Ceci entraîne une mauvaise interprétation de l'état de l'alimentation par le contrôleur, provoquant des commutations erronées.

• Orientation d'installation incorrecte :

Certains systèmes de transfert automatique (ATS) nécessitent explicitement une installation verticale (par exemple, les ATS au niveau PC). Une installation horizontale ou inclinée engendre des contraintes inégales sur les actionneurs mécaniques, accélérant l'usure des composants et pouvant entraîner un mauvais contact sous l'effet de la gravité.

3. Montage desserré : Ruptures de chaîne dues aux vibrations

• Si les unités ATS ne sont pas fixées aux murs porteurs ou à l'intérieur des armoires de distribution à l'aide de boulons d'expansion lors de l'installation, ou si les supports de montage sont insuffisamment résistants, les vibrations de fonctionnement (impacts lors de l'engagement/désengagement des contacteurs) ou les vibrations environnementales externes (par exemple, à proximité de locaux de pompage ou de compresseurs d'air) peuvent entraîner le déplacement de l'équipement et le desserrage des composants. Les conséquences mineures incluent la déconnexion des bornes ; les cas graves impliquent une déformation mécanique (désalignement de la tringlerie, déplacement des contacts), provoquant des dysfonctionnements de la commutation.

II. Manque de gestion de la maintenance : le catalyseur caché du vieillissement accéléré

Les unités ATS, conçues comme des équipements « à fonctionnement permanent », nécessitent une maintenance régulière pour garantir leurs performances. Or, la pratique courante consistant à privilégier l’utilisation à la maintenance conduit souvent à un fonctionnement sous-optimal des équipements, augmentant considérablement les risques de panne.

1. Nettoyage insuffisant : un terrain propice à la prolifération de la poussière et à la corrosion

• Accumulation de poussière :

La poussière provenant des sites industriels (cimenteries, minoteries, etc.) et celle des systèmes de climatisation des bâtiments commerciaux se dépose sur les contacts, les barres omnibus et les surfaces des contrôleurs des systèmes de transfert automatique (ATS). Les particules conductrices (poudres métalliques, par exemple) qu'elle contient réduisent l'isolation, provoquant des chemins de fuite ou des courts-circuits. La poussière recouvrant les composants de dissipation thermique (radiateurs, bouches d'aération, etc.) diminue l'efficacité du refroidissement, entraînant une élévation de température qui accélère le vieillissement des composants.

• Contamination par les hydrocarbures et substances corrosives :

Les unités ATS installées dans les cuisines, les ateliers chimiques ou des environnements similaires sans mesures de protection peuvent accumuler des vapeurs de graisse et des brouillards acides/alcalins sur les surfaces métalliques. Les résidus d'huile augmentent la résistance au contact, tandis que les substances corrosives oxydent les métaux (par exemple, les contacts en cuivre se patinent, les supports en fer rouillent), ce qui finit par entraîner un mauvais contact ou des dommages structurels.

2. Manque de lubrification et d'entretien des composants mécaniques : cause directe de l'usure accélérée

• Lubrification insuffisante :

Les actionneurs mécaniques (arbres de contacteurs, articulations, cames, etc.) nécessitent une lubrification périodique (par exemple, avec une graisse à base de silicone). Un manque de lubrification prolongé provoque une usure par frottement sec des pièces métalliques, augmentant ainsi la rugosité de surface. Il en résulte une résistance à la commutation plus élevée et des temps de fonctionnement plus longs ; dans les cas les plus graves, un grippage peut se produire, empêchant toute commutation.

• Défaut de remplacement des composants vétustes :

Les pièces d'usure du système ATS (par exemple, les contacts des contacteurs, les ressorts, les batteries de secours du contrôleur) ont une durée de vie définie (environ 100 000 cycles pour les contacts, 2 à 3 ans pour les batteries). Une utilisation prolongée au-delà de ces limites – comme des contacts usés au point de provoquer un mauvais contact, des ressorts ayant perdu leur élasticité et entraînant une pression de contact insuffisante, ou des batteries déchargées provoquant une perte des paramètres du contrôleur – engendre des anomalies de fonctionnement.

3. Absence d'étalonnage des paramètres et de tests fonctionnels : dérive des performances non contrôlée

• Paramètres du contrôleur non calibrés :

Les contrôleurs ATS nécessitent un étalonnage périodique des seuils de tension et de fréquence (par exemple, le seuil de sous-tension du réseau électrique est fixé à 85 % de la tension nominale, et le seuil de fréquence à 48-52 Hz). Un défaut d'étalonnage prolongé entraîne une dérive des seuils due au vieillissement des composants (par exemple, le seuil initial de 85 % peut dériver vers 75 %, provoquant des commutations lors de fluctuations mineures du réseau électrique). La baisse de précision des capteurs (transformateurs de tension et de courant) accroît également les erreurs de détection, compromettant ainsi la précision des décisions.

• Fonctionnalité de commutation non testée régulièrement :

La plupart des utilisateurs ne vérifient le fonctionnement du système de transfert automatique (ATS) que lors des coupures de courant, négligeant les tests manuels de routine. Si des composants mécaniques se bloquent ou si des éléments électriques tombent en panne, ces problèmes restent indétectés jusqu'à la survenue d'une panne réelle. Lors d'une coupure de courant, le système ATS peut ne pas fonctionner correctement, ce qui peut avoir de graves conséquences.

III. Sélection et appariement incorrects : risques de performance « inhérents »

Le choix d'un système de transfert automatique (ATS) doit tenir compte des caractéristiques de charge, de la capacité, des conditions environnementales, etc. Un choix inapproprié contraint l'équipement à rester dans des états de « surcharge » ou de « non-adéquation » prolongés, ce qui réduit directement sa durée de vie et provoque des pannes.

1. Inadéquation de la capacité aux caractéristiques de la charge

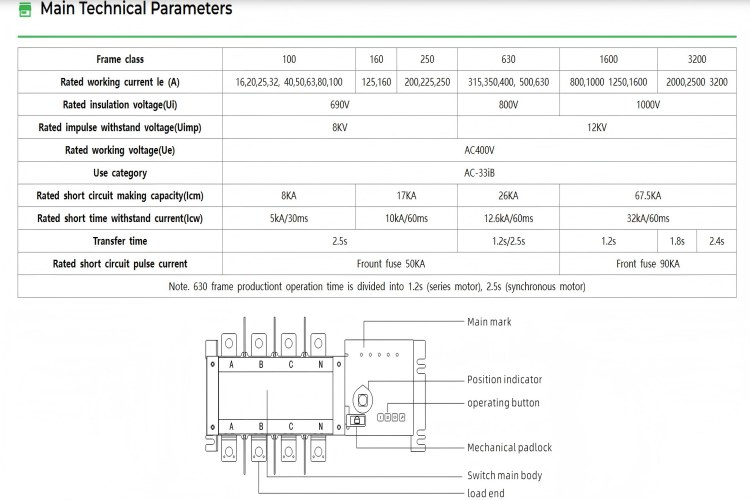

• Capacité insuffisante :

Le choix du transformateur de transfert automatique (ATS) basé sur la « puissance totale de la charge » au lieu du « courant nominal » (par exemple, en ignorant le facteur de puissance ; les charges inductives nécessitent un calcul basé sur la puissance apparente), ou le fait de ne pas tenir compte du courant d'appel (par exemple, le courant d'appel d'un moteur est 5 à 7 fois supérieur au courant nominal), entraîne un fonctionnement prolongé en surcharge de l'ATS, provoquant une surchauffe des contacts du contacteur, une élévation de la température des barres omnibus dépassant les limites et, finalement, la destruction de l'équipement.

• Sélection de type incorrecte :

Les charges inductives (moteurs, transformateurs, etc.) nécessitent un système de transfert automatique (ATS) de type CB avec chambres d'extinction d'arc (fonctionnant comme un disjoncteur). L'utilisation inappropriée d'un ATS de type PC (isolation uniquement, sans fonction d'extinction d'arc) peut entraîner la destruction des contacts par des arcs électriques lors de la commutation. Les charges capacitives (onduleurs, condensateurs, etc.) requièrent un ATS à « transfert de tension nul ». Les temps de commutation standard des ATS (par exemple, 100 ms) provoquent des surtensions de décharge des condensateurs susceptibles d'endommager les équipements.

2. Sélection incorrecte de l'adaptabilité environnementale

• Adaptabilité insuffisante à la température et à l'humidité :

Dans les environnements à haute température (par exemple, les chaufferies, les ateliers métallurgiques), le fait de ne pas choisir un « ATS résistant aux hautes températures » (la température de fonctionnement maximale d'un ATS standard est de 50 °C, celle d'un ATS haute température peut atteindre 70 °C) entraîne le ramollissement des composants en plastique et accélère le vieillissement de l'isolation des serpentins ; dans les environnements à forte humidité (par exemple, pendant la saison des pluies dans le sud, dans les ateliers d'aquaculture), le fait de ne pas utiliser un « ATS résistant à l'humidité » (avec des boîtiers étanches et des revêtements anticorrosion) permet à l'humidité de pénétrer, réduisant ainsi la résistance d'isolation et provoquant des courts-circuits ou des fuites.

• Niveau de protection insuffisant :

Les installations ATS extérieures qui ne répondent pas à l'indice de protection IP54 (étanche à la poussière et aux éclaboussures) permettent à l'eau de pluie et aux insectes de pénétrer, provoquant des courts-circuits ; le fait de ne pas utiliser de modèles étanches à la poussière IP65 dans des environnements très poussiéreux peut entraîner un blocage mécanique ou des pannes électriques dues à l'accumulation de poussière.

IV. Facteurs environnementaux : « L’érosion chronique » des conditions extérieures

La température, l'humidité, la poussière, les vibrations et d'autres facteurs présents dans l'environnement d'exploitation du système de transfert automatique (ATS) peuvent dégrader les performances de l'équipement par des effets cumulatifs à long terme, contribuant de manière significative aux « défauts cachés ».

1. Température et humidité anormales : catalyseurs du vieillissement accéléré

• Température élevée : Le dépassement de la température de fonctionnement nominale du commutateur de transfert automatique (par exemple, 50 °C pour les modèles standard) augmente la résistance de la bobine du contacteur (réduisant ainsi le courant et l’attraction magnétique), provoque une dérive des performances de la puce de contrôle et induit une déformation thermique des composants en plastique (par exemple, les boîtiers, les borniers). Dans des cas extrêmes, les hautes températures peuvent carboniser les matériaux isolants, provoquant des courts-circuits.
• Basse température : Dans les régions glaciales (par exemple, les hivers du nord-est de la Chine en dessous de -20 °C) sans isolation, les lubrifiants mécaniques se solidifient (augmentant la résistance de commutation), les plastiques deviennent cassants (sujets à la fissuration) et la capacité de la batterie diminue (augmentant le risque de perte des paramètres du contrôleur).
• Humidité élevée : lorsque l’humidité relative dépasse 90 %, de la condensation se forme sur les surfaces métalliques, entraînant une chute de la résistance d’isolement (par exemple, de 100 MΩ à moins de 1 MΩ) et provoquant des courants de fuite. Parallèlement, l’humidité accélère la corrosion des métaux (par exemple, rouille aux points de contact, corrosion des supports).

2. Poussières et gaz corrosifs : dommages à la fois physiques et chimiques

• Poussières industrielles : des particules comme la poussière de ciment ou de charbon qui pénètrent dans le système de transfert automatique (ATS) peuvent obstruer les interstices mécaniques (par exemple, entre les contacts et les chambres d’extinction d’arc), provoquant des blocages. La poussière métallique (par exemple, la limaille de fer, la poudre de cuivre) qui adhère aux composants isolés réduit la distance de fuite et peut déclencher des courts-circuits.
• Gaz corrosifs : le dioxyde de soufre et le chlore présents dans les usines chimiques, ou les embruns salés dans les zones côtières, réagissent chimiquement avec les composants métalliques, formant du chlorure de cuivre (mauvaise conductivité) sur les contacts en cuivre et de l’oxyde de fer (rouille qui fragilise la structure) sur les supports en fer. Ceci entraîne à terme un mauvais contact ou une défaillance mécanique.

3. Vibrations et impacts : la « cause directe » du desserrement structurel

• Les unités ATS installées à proximité d'équipements vibrants (pompes, compresseurs d'air, etc.) sans dispositif d'amortissement des vibrations (patins anti-vibrations, connexions flexibles, etc.) peuvent subir des vibrations prolongées. Celles-ci peuvent entraîner le desserrage des vis (borniers, supports de fixation), le déplacement des composants (décalage de la position des capteurs, provoquant des erreurs de détection) et la fatigue mécanique (rupture des liaisons, des ressorts), pouvant à terme engendrer des pannes de commutation.

Résumé

Les problèmes d'installation et de maintenance des systèmes de transfert automatique (ATS) présentent des caractéristiques cumulatives et insidieuses. Bien qu'ils ne provoquent pas de pannes immédiates, ils dégradent progressivement les performances des équipements et réduisent leur durée de vie. La résolution de ces problèmes exige une approche globale du cycle de vie : respect strict des spécifications lors de l'installation (câblage, positionnement, fixation) ; mise en œuvre de programmes de maintenance réguliers en fonctionnement (nettoyage, lubrification, étalonnage, remplacement) ; et prise en compte rigoureuse de la compatibilité avec la charge et l'environnement lors du choix du système. Seule une gestion systématique permet d'optimiser la fonction d'assurance de l'alimentation électrique des ATS tout en minimisant les risques de panne.
