Fusible électrique LVMA LMQ3 - Interrupteur sectionneur : ATSE - Continuité et protection de l'alimentation activées

Isolation du circuit : Il permet de couper le circuit en toute sécurité et d'assurer une isolation rapide.

Protection contre les surcharges et les courts-circuits : Utilisez des fusibles pour couper rapidement les circuits défectueux et éviter d'endommager le système.

Double alimentation Interrupteur automatiqueà: En cas de panne de l'alimentation principale, le système basculera automatiquement entre l'alimentation « publique » et l'alimentation « de secours », assurant ainsi la stabilité et la continuité de l'alimentation électrique.

Cet équipement peut être utilisé dans des environnements critiques tels que le contrôle industriel, la distribution électrique des bâtiments, les centres de données et les hôpitaux. Il résout les problèmes de fiabilité dans les environnements à faible consommation d'énergie.

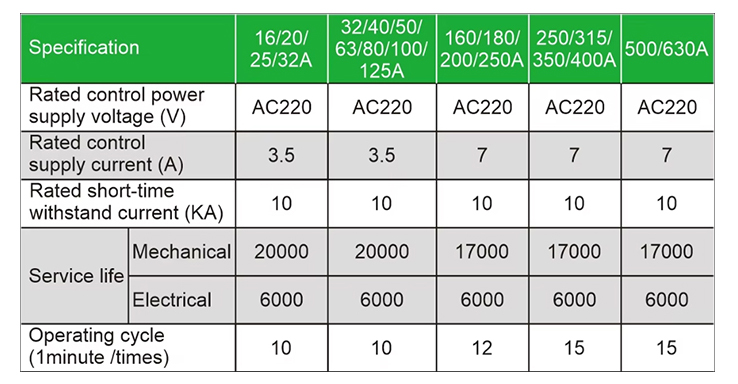

Paramètres clés

Courant nominal et scénarios d'application

Le LMQ3 couvre une très large plage de courants : les modèles de base incluent 63 A, 250 A et 630 A, ainsi que des valeurs nominales allant de 16/20 A à 500/630 A. Cette flexibilité lui permet de gérer aussi bien la distribution en bout de ligne que la régulation de l’alimentation principale industrielle.

Performances électriques

La tension de commande est normalisée à 220 V CA, ce qui simplifie l'intégration du système. Le courant de commande est disponible en deux versions : 3,5 A pour les modèles de 16 à 125 A et 7 A pour les modèles de plus de 160 A, afin de s'adapter aux différentes charges de la boucle de régulation.

Il peut supporter des courants de court-circuit jusqu'à 10 kA, résistant aux surtensions pour maintenir la stabilité du système.

Durée de vie et capacité opérationnelle

Durée de vie mécanique : 20 000 cycles pour les modèles 16–125 A et 17 000 cycles pour les modèles 160 A et plus, adaptés aux commutations fréquentes. Durée de vie électrique : 6 000 cycles pour tous les modèles, garantissant une fiabilité à long terme.

Cycles de fonctionnement par minute : 10 pour les modèles 16–125A et 15 pour les modèles 250A+, répondant aux besoins de transfert à haute fréquence.

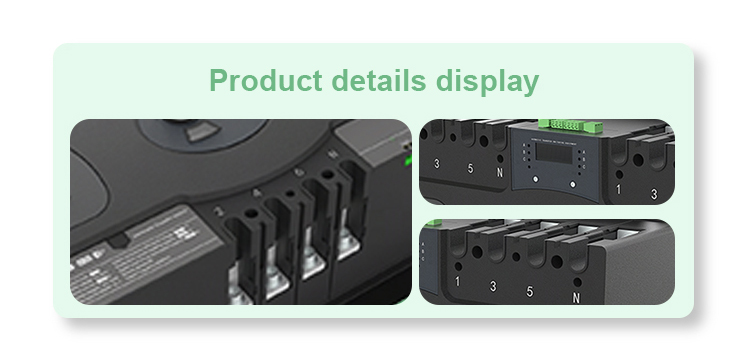

Conception structurelle et caractéristiques

Protection d'isolation de type fusible

Les fusibles constituent l'élément de protection principal, combinant isolation (pour une maintenance en toute sécurité) et protection (coupure des surcharges/courts-circuits) en une seule unité, réduisant ainsi les points de défaillance potentiels.

Double-Puissance AtsLogique électronique

Le panneau indique clairement « Normal » (alimentation principale) et « Veille » (alimentation de secours). Un module de détection intelligent gère la commutation automatique : basculement sur l’alimentation de secours en cas de coupure de courant ; retour à l’alimentation principale (manuellement ou automatiquement) une fois celle-ci rétablie (configurable via le contrôleur).

Interface de contrôleur ATS intelligent

La manette dédiée possède les caractéristiques suivantes :

• Voyants indicateurs : indiquent l’état de la tension de phase (A/B/C) pour l’alimentation principale/de secours (s’allument dans les plages de tension définies) et l’état de fermeture du disjoncteur (s’allument lorsque l’alimentation est active).
• Logique de sécurité : empêche la mise sous tension simultanée des deux sources d’alimentation (conformément aux schémas de principe) afin d’éviter les conflits.

Compatibilité d'installation et dimensionnelle

Deux tailles de base sont disponibles (125 mm et 250 mm), avec des schémas dimensionnels détaillés précisant les longueurs, les diamètres de perçage et les points de fixation (A, B, C, etc.). Conçu pour une compatibilité mécanique optimale, il s'intègre facilement dans les armoires de distribution et les appareillages de commutation standard.

Valeur et résumé de l'application

L'interrupteur sectionneur à fusible LMQ3 de LVMA Electrical comble une lacune essentielle des systèmes de distribution traditionnels : il combine isolation, protection et transfert intelligent dans un seul appareil compact. Ses principaux avantages :

• Simplifie la conception du système (moins de composants signifie moins de points de défaillance).
• Améliore la disponibilité grâce au transfert automatique et à la surveillance facile de l'état.
• Grâce à sa large plage de courants nominaux, il s'adapte aussi bien à la distribution d'énergie à petite échelle qu'au contrôle de l'alimentation électrique industrielle.

Pour les systèmes d'alimentation nécessitant fiabilité, sécurité et efficacité, le LMQ3 offre une solution tout-en-un, illustrant l'expertise de LVMA Electrical en matière de gestion avancée de l'énergie.
